핵심기술5 : 원료 저장 시설 설계
화력발전소 원료저장설비 관련하여 국내 최대 설계 실적을 보유하고 있습니다. SILO, SHED, DOME 등 다양한 형태의 원료 저장설비에 대한 설계 및 시공 컨설팅 서비스를 제공 합니다. 석탄, Limestone, Ash, Bio Mass, cement 등 다양한 원료의 적용이 가능 합니다.

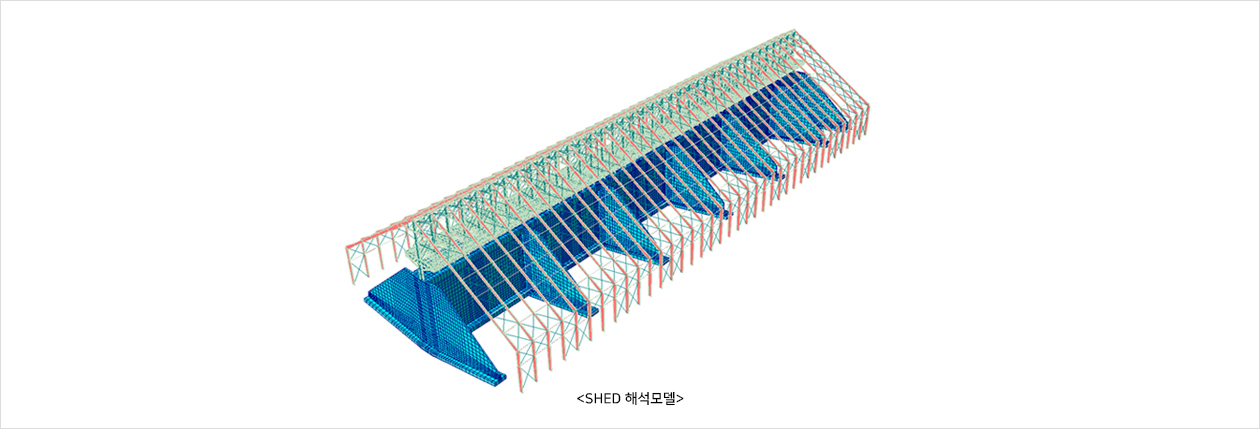

SHED Type
- 상부에 belt conveyor 와 tripper 를 이용하여 원료를 적치하고 reclaimer 에 의해 원료를 불출합니다.
- 국내의 경우 현대제철, 당진화력발전소, 신보령 화력발전소, 태안화력 발전소, 북평화력 발전소 등에 적용되었습니다. 당사가 보유한 엔지니어들은 현대제철, 당진화력, 북평화력에 대한 설계 경험을 보유하고 있습니다.
- 장스판(100m 이상) 이 적용되는 지붕 철골의 경우 대부분 PEB 가 적용되고 있습니다. 당사는 설비의 운영, 배치 등을 고려하여 최적의 구조시스템을 적용, 전문업체보다 경제적인 설계 성과품을 제공합니다.
- 내부 material 하중을 직접 지지하는 옹벽은, 옹벽의 안전성과 기초물량에 대한 경제성 확보가 설계의 중요한 요인이 될 수 있습니다.
- 일반 설계 이외에도 내부 환기 시물레이션, 수화열 해석, 내화 해석, 측방유동 검토 등의 해석업무도 수행합니다.

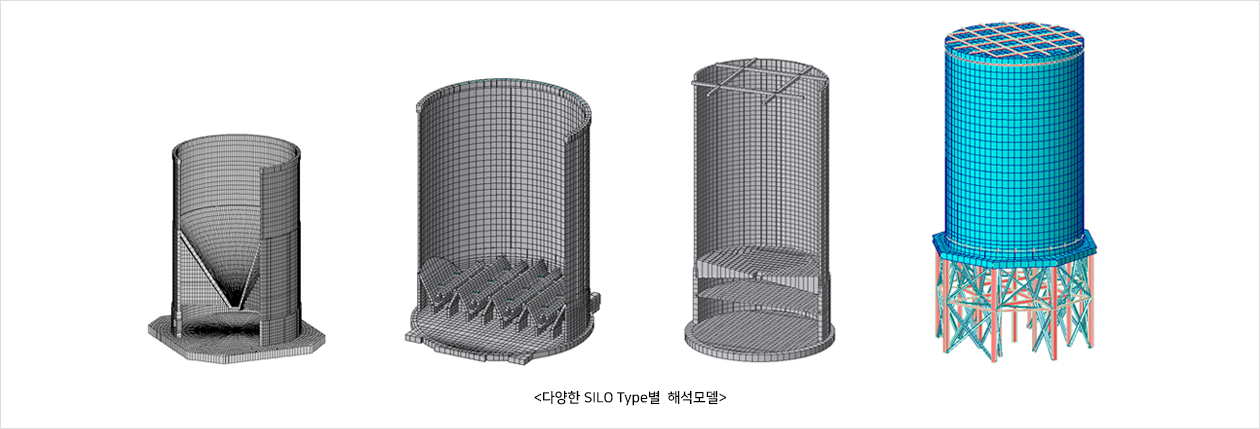

SILO TYPE
- SILO 의 설계는 ACI 기준을 적용하여 진행 됩니다. 주 하중인 Material 에 의한 측압, 연직압, 편심하중에 대한 산정이 중요 합니다. Material 에 의한 지진하중도 설계 결과에 큰 영향을 주고 있습니다. 저장 원료의 특성에
따라 하중특성도 차이가 있습니다. 석탄과 같이 발열이 발생하는 원료는 온도에 대한 검토도 추가 되어야 합니다.
- Coal, Limestone, Ash, Bio Mass, cement 등 다양한 Material 을 저장하는 Silo 에 대한 설계를 지원 합니다.
- 콘크리트 silo 의 경우 Silo 의 용량, 높이, 직경에 따라 RC(reinforced concrete) SILO 와 PC(prestressed concrete) SILO 의 경제성이 달라지게 됩니다. 경제성 분석을 통해 최적의 시공방법을 제안 드립니다.
- Kawasaki silo, Euro Silo, Dome silo 등 다양한 형식의 Silo system 특징을 잘 이해하고 있습니다. 따라서 배출설비의 특징을 고려한 설계업무의 수행이 가능 합니다.
- Flat type, cone type 등 다양한 크기 및 형식의 steel Silo 에 대한 설계를 수행 합니다.
넥스 기술만의 특장점
- 입찰물량 산정에서 기본 및 상세설계까지 ONE STOP SERVICE 를 제공합니다.
- 당사 엔지니어들이 국내 석탄 저장설비 입찰설계 수행 결과, 높은 수주율을 기록하고 있습니다. (당진, 하동, 북평, 강릉수주)
- 저장시설에 대한 깊은 이해와 다양한 경험을 바탕으로 매우 경제적인 성과품을 제공 합니다.
- 설계영역뿐 아니라 해석영역까지 업무를 수행 합니다. 특수한 해석적인 결과를 요구하는 업무의 수행도 가능 합니다.
- 다수의 해외 설계 경험을 보유하고 있습니다. 그 경험을 바탕으로 국외 CODE 를 적용한 설계업무 수행이 가능하며, 해외 발주처의 Comment 에 대한 대응도 적극적으로 수행합니다.
