DIANA

Masonry & Historical

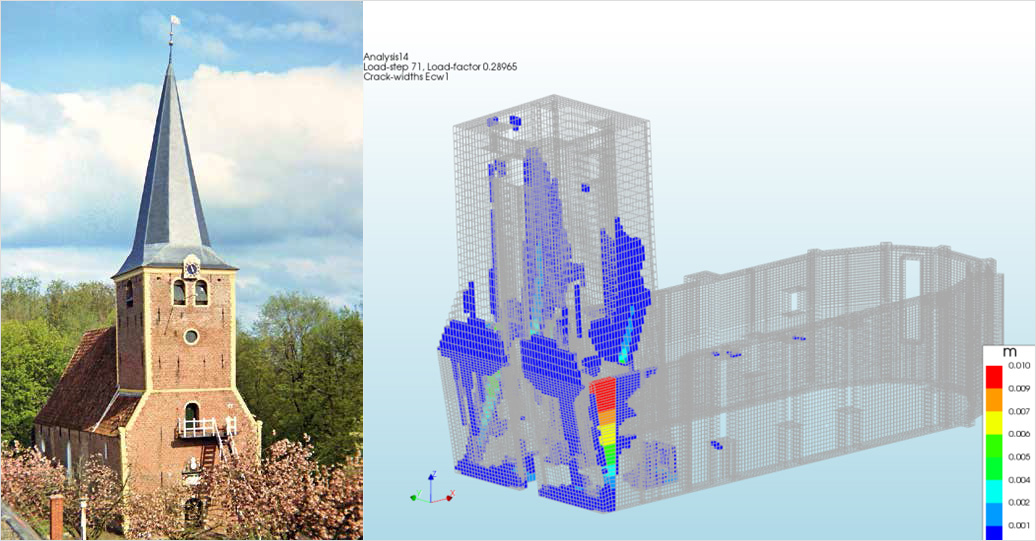

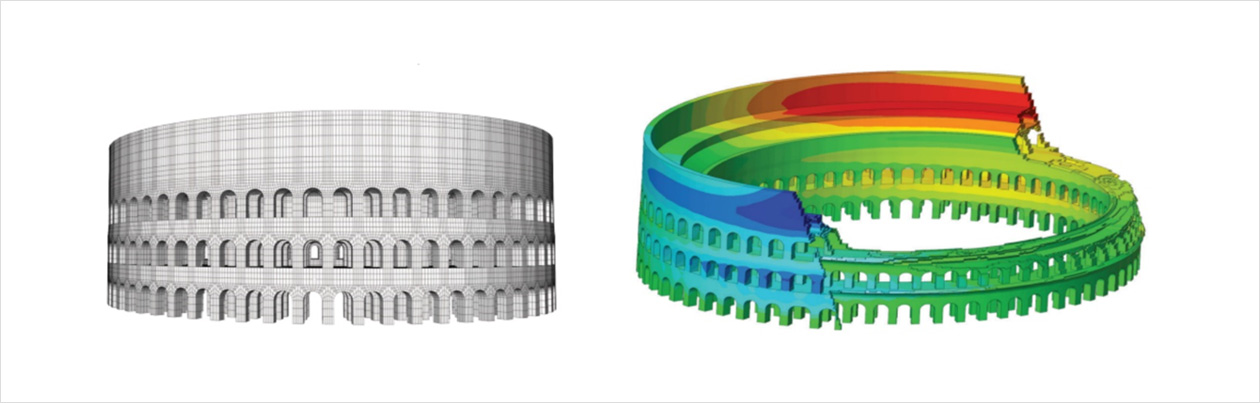

역사적인 구조물은 한나라의 역사를 기록한 문화적 유산이자 관광을 통해 수입을 창출하는 경제적 역할을 겸한다고 할 수 있다. 이러한 구조물의 안정성을 확신하는 것과 그들의 예술적 가치를 보존해야 한다는 것에는 더 이상 논란의 여지가 없다.

역사 구조물의 해석은 신축 구조물의 해석보다 복잡하다. 건설 당시의 재료와 시공순서, 구조물의 생애주기 동안 발생된 어떤 사건 등에 의해 불확실성이 존재하기 때문이다. 또한 보수 및 보강이 필요한 경우 방문객의 눈에 보이지 않아야 하는 이유도 있습니다.

간단히 말해서 역사구조물의 해석은 신규 구조물에 비해 더욱 차별화된 도구가 요구됩니다. 역사구조물은 많은 경우 조적식 구조물을 의미합니다. DIANA는 지진과 같은 표준 또는 극한 하중 하에서 조적조를 상세히 또는 전체적으로 해석하는 기능을 탑재하고 있습니다.

조적조와 역사 구조물 해석에 대한 전용기능 (Dedicated Features for Analysis of Masonry and Historical Constructions) 벽돌 단위 모델링 (Meso-Level Modelling)

벽돌 단위 모델링에서 벽돌은 연속체 요소로 모델링하고 벽돌사이의 연결부는 계면요소를 사용하여 모델링합니다.

Bricks
  • Elastic or viscoelastic material
Joints
  • Discrete crack model with or without crack dilatancy
  • Coulomb friction model
  • Combined Cracking-Shearing-Crushing Model
  • User Supplied Subroutines
연속체 단위 모델링 (Macro-Level Modelling)

연속체 단위 모델링은 벽돌과 벽돌사이 연결부를 모두 하나의 연속체 요소로 모델링합니다.

  • Anisotropic Rankine-Hill plasticity model for 2D plane stress, with optional crack rate dependence
  • Multi-directional fixed crack models in combination with shrinkage and viscoelasticity
  • Total-strain crack models
  • Engineering masonry model
철근 모델링 (Reinforcement Modelling)
  • Bars or grids with bond-slip interfaces
  • Bonded or unbonded bars and grids
