ELS(Extreme Loading for Structure)

ELS(Extreme Loading for Structures)

Extreme Loading for Structure(이하, ELS)는 지진, 폭발 등과 같은 극한하중에 의한 구조물의 구조적인 거동을 분석하는 프로그램입니다.
넥스기술은 ELS의 국내 총판인 ㈜오비피이엔지와 서브리셀러 협약을 통해 건설분야 기술자분들에게 제품 보급과 컨설팅 서비스를 수행하고 있습니다.

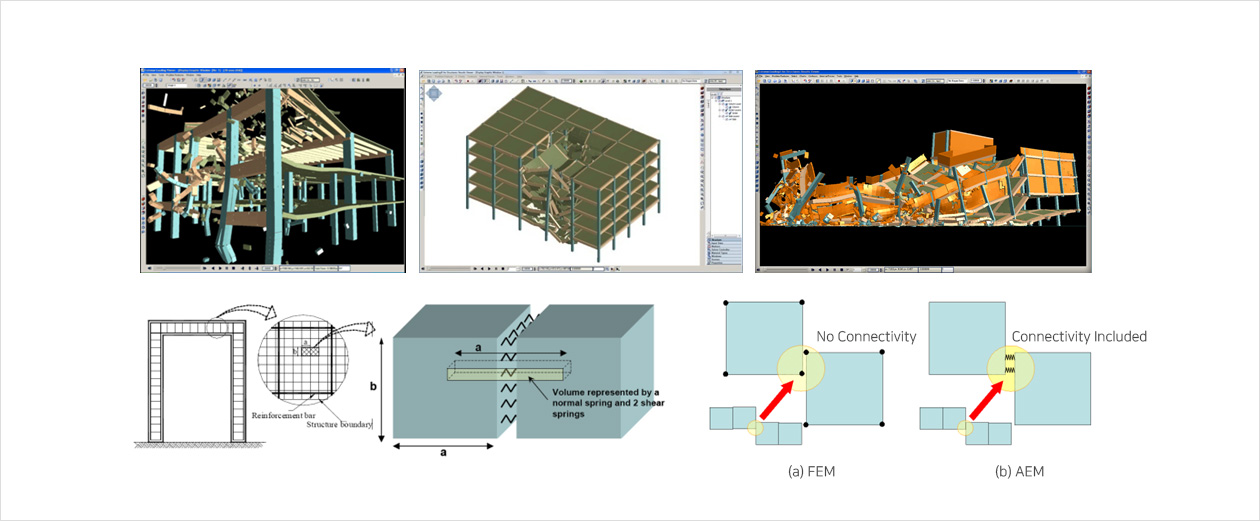

ELS는 FEM과 개별요소법 (이하 DEM : Discrete Element Method)이라는 두 방법의 장점을 결합하여 개발된 응용요소법 (이하 AEM : Applied Element Method)를 사용하며, AEM은 요소의 분리가 가능하기 때문에 건축구조물의 파괴, 붕괴 거동을 정확히 모사할 수 있습니다.
특히 AEM 만의 접촉 인지 기술은 파괴, 붕괴 거동 시 발생하는 파편 등에 의한 2차 충돌 및 접촉을 추가 고려 해석하기 때문에 더욱 정확한 거동 예측이 가능합니다.



ELS(Extreme Loading for Structures) 적용분야

Application Area

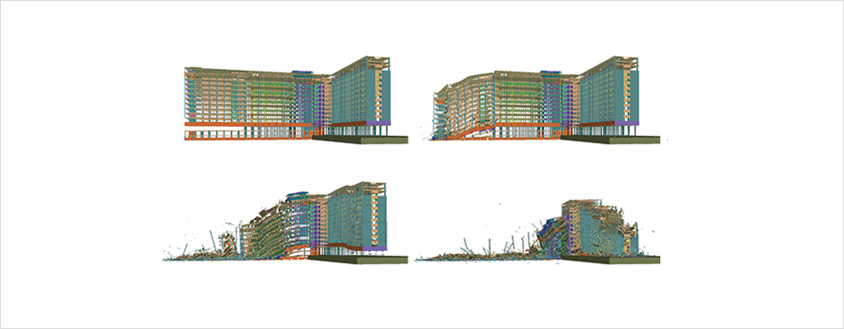

  • Demolition Prediction

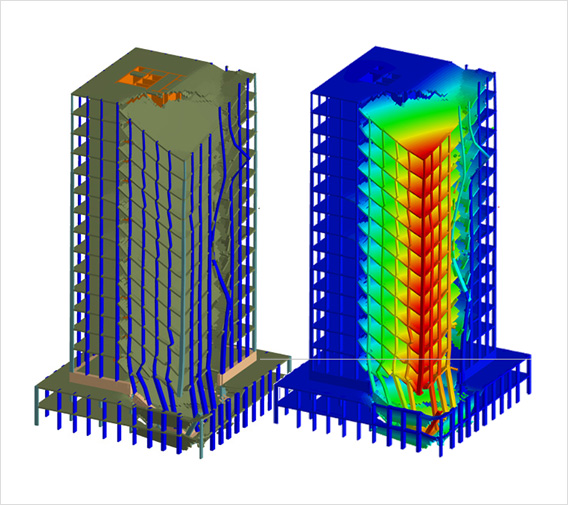

  • Progressive Collapse
  • Structural Evaluation & First Responder Training
  • Blast
  • Seismic/Earthquake
  • Wind
  • Forensic
  • Glazing
  • Historic Structures
  • Bridges
  • Corrosion
  • Pre-stressing
  • Visual Effects

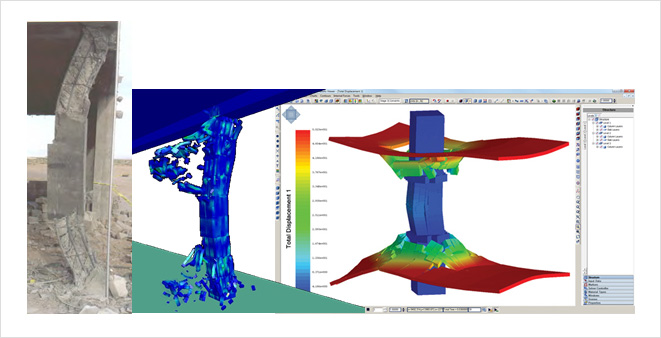

Blast & Explosion Analysis Features
  • UFC 3-340-02 폭발 압력 자동적용 및 사용자 정의 압력/시간 곡선 적용이 가능합니다.
  • 파편의 속도, 가속도, 변위 측정을 할 수 있습니다.
  • Stress, strain, kinematic and pressure contours
  • Internal forces diagrams
  • Automatic plastic hinge formation

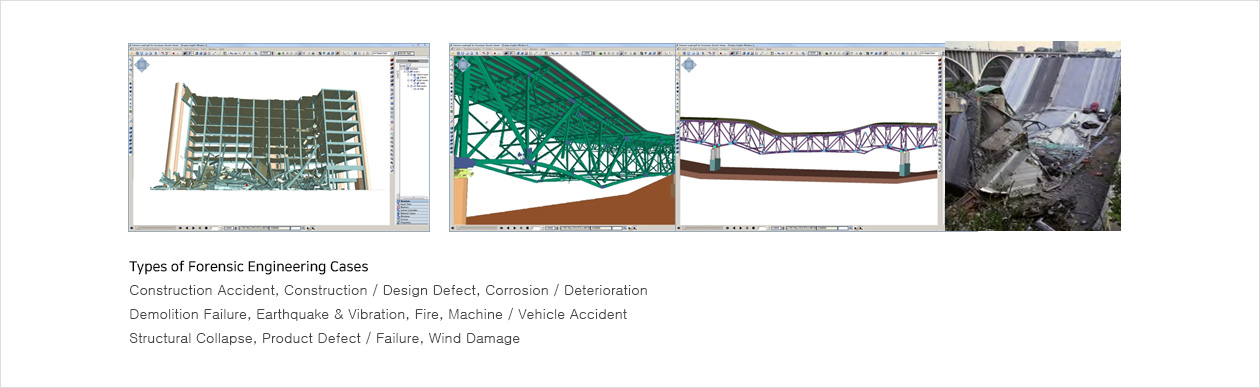

Forensic Engineering Features
  • 중력 및 극한 하중(Extreme Loading)을 일반적인 구조물에 적용 가능합니다.
  • 주요 지지부에 의한 구조체의 전체적 또는 부분적인 영향을 분석합니다.
  • 다른 하중 유형을 시뮬레이션에 적용가능 합니다.
  • 구조물 내부의 균열 및 Crack 전파를 시각화 합니다.
  • 구조물의 분리, 충돌을 시각화 합니다.

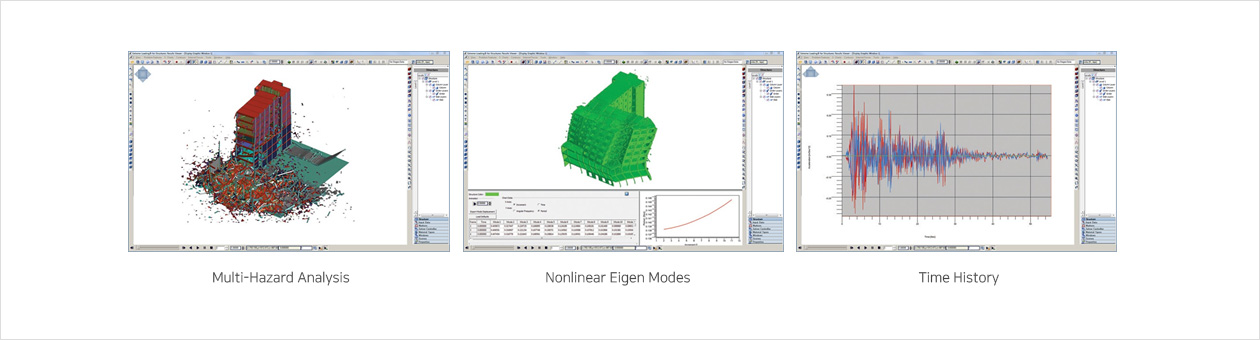

Seismic Analysis Features Include
  • Non-linear static “push-over” analysis
  • Seismic acceleration or displacement time history analysis
  • P-delta effect 자동 적용 됩니다.
  • 구조물 형상의 비선형 변화를 고려합니다.
  • Automatic internal force diagrams
  • Load deformation curves / Eigen modes
